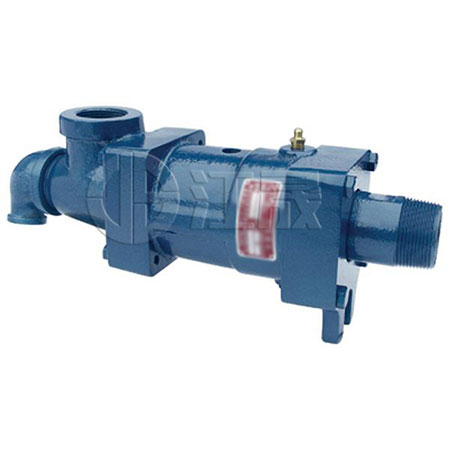

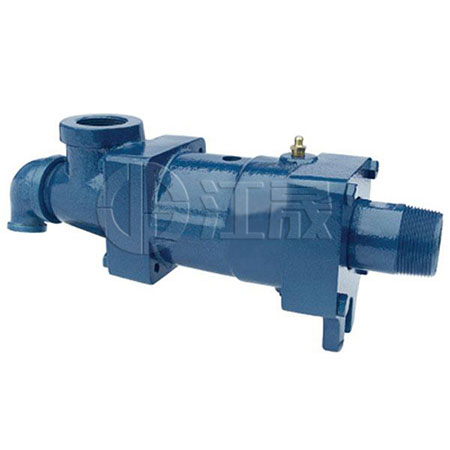

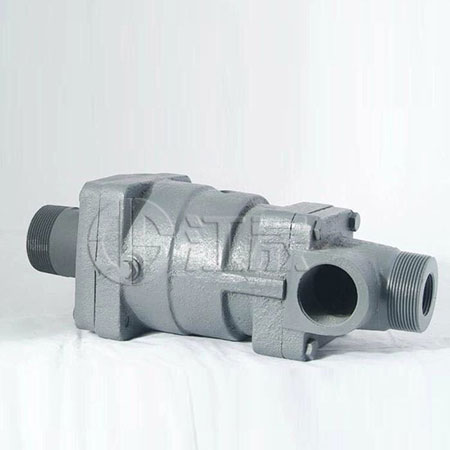

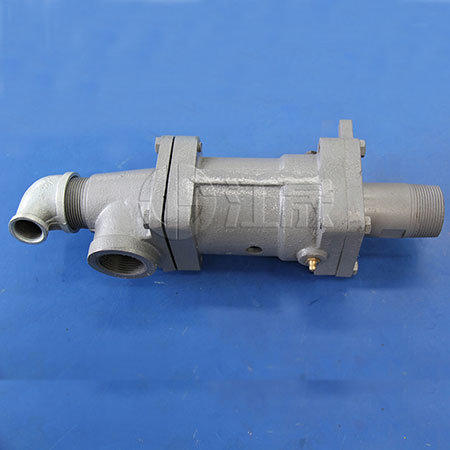

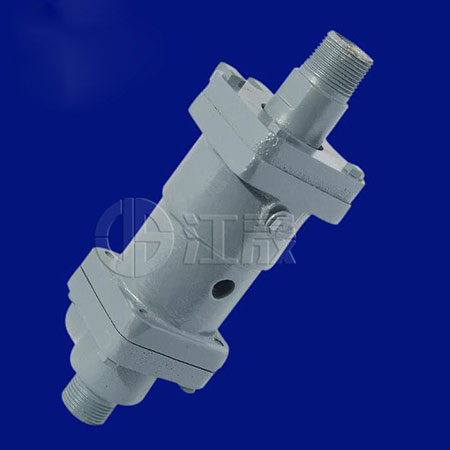

DS-G型过热水蒸汽旋转接头

产品特点

D型旋转接头是专门适用于热水专用的系列产品。采用了波纹补偿器和浮动密封环作动密封的主要形式,

其密封可自由得到调节与补偿

适用范围:高转速:500RPM

高温度:220℃

高压力:1.8MPa

适用介质:饱和蒸汽、过热蒸汽、过热水

适用领域:广泛应于钢铁、造纸、橡胶、纺织、玻璃、医药、化工等行业

  • 产品参数

山东江晟旋转接头旋转接头结构图

适用范围:高转速:500RPM

高温度:220℃

高压力:1.8MPa

适用介质:饱和蒸汽、过热蒸汽、过热水

适用领域:广泛应于钢铁、造纸、橡胶、纺织、玻 璃、医药、化工等行业


  D型过热水高温旋转接头是专门适 用于热水专用的系列产品。采用了波纹补偿器和浮动密封环作动密封的主要形式, 其密封可自由得到调节与补偿,使密封更可靠、稳定,其密 封装置采用外装式结构,使端面比压呈下降趋势,有效地降 低了磨损。空心轴通过螺纹或法兰连接到辊子或辊筒上,为 主要的旋转部件,与设备作同步运动。密封环与空心轴和波 纹补偿器共同组成浮动的双端面密封性不好等缺点。密封环由经过浸渍的碳石墨制成,具有良好的 自润滑性,从而降低磨擦和摩损,提高了使用寿命;密封环 磨损后,由波纹补偿器借助于弹簧的压力随时得到补偿。轴 承的使用一方面起支撑作用,同时又提高了旋转精度,降低了磨擦扭矩。另外,壳体上设有观察孔,通过观察孔随时观察到密封环的磨损及密封情况。


  D型热水高温旋转接头采用双端面 密封,结构较复杂。滚动轴承使磨擦扭矩相对减小,不锈钢波纹管补偿器使旋转接头更耐腐 蚀,且弹簧外装不与介质接触使密封更可靠。与设备相连的 外管是主要的旋转部件。平面密封环靠定位套定位浮动在外 管、补偿器间并组成双端面密封磨擦副;弹簧随时提供密封所需的端面压力。为了便于观察密封环磨损及密封状况,在壳体上设有观察孔。在高温时轴承应请注意 定期润滑。
