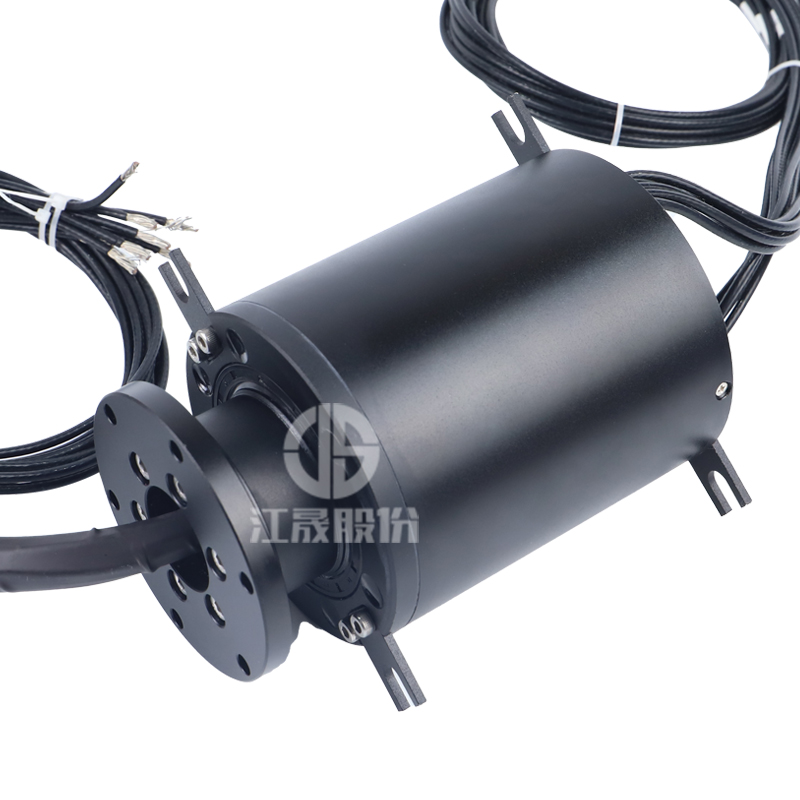

JSTF50120系列标准法兰式过孔导电滑环特点：
主要给气液管道通过或旋转电机轴而设计,转子法兰安装，中心带过孔。
采用的贵金属簇刷式多点接触，在极低的摩擦力下保证接触可靠
通孔直径从 5mm 到 60mm
法兰尺寸可根据客户要求任意匹配
标准化产品，有库存
多触点刷丝和平环的匹配设计，高寿命合金摩擦副，具有优良的电气接触特性和自润滑性能
支持信号，功率混合传输
可基于标准型号定制电路数和电流电压
法兰使用铝合金材质，其余结构件全部模具成型，选用阻燃高强度工程塑料，传输可靠稳定性价比高。
注：内径大小可根据客户要求增加衬套来满足需求尺寸,法兰尺寸大小可根据客户要求定制。
JSTF50120系列标准法兰式过孔导电滑环选型表：
型号 | 长度Lmm | 32A/25A | 18A | 10A | 5A | 总环数 |
JSTF50120006-01 | 69.5 | 6 | 6 | |||
JSTF50120006-02 | 69.5 | 6 | 6 | |||
JSTF50120006-03 | 69.5 | 6 | 6 | |||
JSTF50120006-04 | 69.5 | 12 | 12 | |||
JSTF50120012-01 | 93.5 | 6 | 12 | 18 | ||
JSTF50120012-02 | 93.5 | 6 | 12 | 18 | ||
JSTF50120012-03 | 93.5 | 6 | 12 | 18 | ||
JSTF50120012-04 | 93.5 | 12 | 12 | |||
JSTF50120012-05 | 93.5 | 12 | 12 | |||
JSTF50120012-06 | 93.5 | 12 | 12 | |||
JSTF50120012-07 | 93.5 | 24 | 24 | |||
JSTF50120018-01 | 117.5 | 6 | 24 | 30 | ||
JSTF50120018-02 | 117.5 | 6 | 24 | 30 | ||
JSTF50120018-03 | 117.5 | 6 | 24 | 30 | ||
JSTF50120018-04 | 117.5 | 12 | 12 | 24 | ||
JSTF50120018-05 | 117.5 | 12 | 12 | 24 | ||
JSTF50120018-06 | 117.5 | 12 | 12 | 24 | ||
JSTF50120018-07 | 117.5 | 18 | 18 | |||
JSTF50120018-08 | 117.5 | 18 | 18 | |||
JSTF50120018-09 | 117.5 | 16 | 18 | |||
JSTF50120018-10 | 117.5 | 36 | 36 | |||
JSTF50120024-01 | 141.5 | 6 | 36 | 42 | ||
JSTF50120024-02 | 141.5 | 6 | 36 | 42 | ||
JSTF50120024-03 | 141.5 | 6 | 36 | 42 | ||
JSTF50120024-04 | 141.5 | 12 | 24 | 36 | ||
JSTF50120024-05 | 141.5 | 12 | 24 | 36 | ||
JSTF50120024-06 | 141.5 | 12 | 24 | 36 | ||
JSTF50120024-07 | 141.5 | 18 | 12 | 30 | ||
JSTF50120024-08 | 141.5 | 18 | 12 | 30 | ||
JSTF50120024-09 | 141.5 | 18 | 12 | 30 | ||
JSTF50120024-10 | 141.5 | 24 | 24 | |||
JSTF50120024-11 | 141.5 | 24 | 24 | |||
JSTF50120024-12 | 141.5 | 24 | 24 | |||
JSTF50120024-13 | 141.5 | 48 | 48 | |||
JSTF50120030-01 | 165.5 | 6 | 48 | 54 | ||
JSTF50120030-02 | 165.5 | 6 | 48 | 54 | ||
JSTF50120030-03 | 165.5 | 6 | 48 | 54 | ||
JSTF50120030-04 | 165.5 | 12 | 36 | 48 | ||
JSTF50120030-05 | 165.5 | 12 | 36 | 48 | ||
JSTF50120030-06 | 165.5 | 12 | 36 | 48 | ||
JSTF50120030-07 | 165.5 | 18 | 24 | 42 | ||
JSTF50120030-08 | 165.5 | 18 | 24 | 42 | ||
JSTF50120030-09 | 165.5 | 18 | 24 | 42 | ||
JSTF50120030-10 | 165.5 | 24 | 12 | 36 | ||
JSTF50120030-11 | 165.5 | 24 | 12 | 36 | ||
JSTF50120030-12 | 165.5 | 24 | 12 | 36 | ||
JSTF50120030-13 | 165.5 | 30 | 30 | |||
JSTF50120030-14 | 165.5 | 30 | 30 | |||
JSTF50120030-15 | 165.5 | 28 | 28 | |||
JSTF50120030-16 | 165.5 | 60 | 60 | |||
JSTF50120036-01 | 189.5 | 6 | 60 | 66 | ||
JSTF50120036-02 | 189.5 | 6 | 60 | 66 | ||
JSTF50120036-03 | 189.5 | 6 | 60 | 66 | ||
JSTF50120036-04 | 189.5 | 12 | 48 | 60 | ||
JSTF50120036-05 | 189.5 | 12 | 48 | 60 | ||
JSTF50120036-06 | 189.5 | 12 | 48 | 60 | ||
JSTF50120036-07 | 189.5 | 18 | 36 | 54 | ||
JSTF50120036-08 | 189.5 | 18 | 36 | 54 | ||
JSTF50120036-09 | 189.5 | 18 | 36 | 54 | ||
JSTF50120036-10 | 189.5 | 24 | 24 | 48 | ||
JSTF50120036-11 | 189.5 | 24 | 24 | 48 | ||
JSTF50120036-12 | 189.5 | 24 | 24 | 48 | ||
JSTF50120036-13 | 189.5 | 30 | 12 | 42 | ||
JSTF50120036-14 | 189.5 | 30 | 12 | 42 | ||
JSTF50120036-15 | 189.5 | 72 | 72 | |||
JSTF50120036-16 | 189.5 | 36 | 36 | |||
JSTF50120036-17 | 189.5 | 36 | 36 | |||
注：1、电流大小和环路数并不局限于表中所列，可以任意匹配，具体可咨询江晟技术客服。 2、理论上可并线使用从而使载流量电流叠加，但必须使用同一规格导线且线长相同，否则会导致电流不均烧坏产品，并线使用前请咨询江晟技术客服。
| ||||||
JSTF50120系列标准法兰式过孔导电滑环技术规格参数：
电气技术指标 | ||||
电流 | 功率环 | 信号环 | ||
额定电压 | 0-440VAC/DC | 0-220VAC/DC | ||
绝缘电阻 | ≥1000MΩ/500VDC； | ≥500MΩ/500VDC； | ||
绝缘强度 | ≥1000VAC@50Hz60s | ≥500VAC@50Hz60s | ||
动态电阻变化值 | ≤0.01Ω | ≤0.01Ω | ||
导线规格 | 1mm²/10A，2mm²/18A，3mm²/25A，4mm²/32A²全铜镀锡导线 | 0.35mm²镀银铁氟龙线 | ||
导线长度 | 标准长度0.3米（可据客户要求做任意长度） | |||
机械技术指标 | ||||
产品等级 | VC(通用级) | VD（工业级） | VH（级） | |
工作寿命 | 4000万转 | 8000万转 | 1.2亿转 | |
额定转速 | 300RPM | 800RPM | 1500RPM | |
接触材料 | 银合金 | 镀金 | 金合金 | |
工作温度 | -30℃~80℃ | |||
工作湿度 | 0~85% RH | |||
整体结构材料 | 工程塑料/铝合金 | 工程塑料/铝合金 | 铝合金 | |
防护等级 | IP54 | |||
